一. 除湿机传感器的定义及组成

  (1) 除湿机传感器的定义

  除湿机传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。传感器输出信号有很多形式，如电压、电流、频率、脉冲等。输出信号的形式由传感器的原理确定。

  (2) 除湿机传感器的组成

  一般讲除湿机传感器通常由敏感元件和转换元件组成。其中，敏感元件是指传感器中能直接感受被测量的部分；转换元件指传感器中能将敏感元件的输出，转换为适于传输和测量的电信号的部分。由于传感器输出信号一般都很微弱，需要有信号调节与转换电路将其放大或转换为容易传输、处理、记录和显示的形式。随着半导体器件与集成技术在传感器中的应用，传感器的信号调节与转换电路，可安装在传感器的壳体里，或与敏感元件一起集成在同一芯片上。因此，信号调节与转换电路以及所需电源都应作为传感器组成的一部分。常见的信号调节与转换电路有放大器、电桥、振荡器、电荷放大器等，它们分别与相应的传感器相配合。

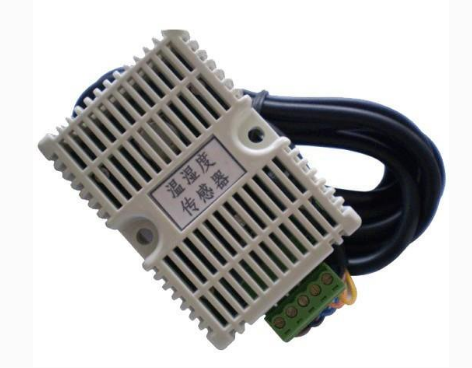

  二. 除湿机温湿度传感器

  温湿度度是除湿系统中最重要的调节参数，温湿度度调节也是除湿机自控的核心部分。而在温湿度的调节中，首先要解决的就是要进行准确的检测，使用的检测元侔一般采用温度计和传感器。电阻温度计，是利用金属或半导体材料的电阻率随其温度变化的原理制成的感温元件，用来测量温度。根据感温部分材料的不同•，分为铂电阻、铜电阻和镍电阻温度计，热敏电阻温度计。

  1、金属热电阻温度计

  铂、铜、镍等金属的电阻值随温度的升高而增大，利用这个性质将温度变换为电阻值，

这种测量温度的元件称为金属热电阻。

  （1）、铂电阻温度计。具有准确度高、稳定性好、性能可靠等优点。工程上常用的铂电阻温度感温元件采用直径为0.05~0.07umum 的铂绍，或0，002一0，005um 的铂带制成。一般用来测量-200一S00℃之间的温度。

  （2）、铜电阻温度计。铜价格较低，一般用于-50一100℃ 的温度测量中。

  （3）、镍电阻温度计。价格便宜，一般用来测量-60 一180℃ 的温度。

  2、半导体热敏电阻

  半导体热敏电阻是由镍、锰、铜和铁等的氧化物，以适当比例混合烧结而成。半导体热敏电阻的电阻温度系数大，使它比金属电阻在相同温度变化下，具有更大的输出信号。它特别适用于空调及除湿工程中作为温度传感器。

  半导体热敏电阻有如下一些特点：

  （1）、半导体热敏电阻具有负的温度系数。即当温度升高时热敏电阻的电阻值将减少，反之则增大。这与普通金属热电阻正好相反。

  （2）、半导体热敏电阻的温度系数，要比纯金属热电阻的温度系数大许多倍。因此，它对温度变化的反应，要比一般金属热电阻灵敏得多，或者说在同样温度变化时，半导体热敏电阻可发出更大的信号。

  （3）、半导体热敏电阻的几何尺寸可以做到很小，1000欧的热敏：电阻体形也只是小米粒大小，安装简便。由于电阻值及电阻温度系数都很大，所以连接线路的温度变化或接触电阻的影响均可忽视。因为体形小所以时间常数也很小。

  （4）、半导体热敏电阻一个很大的缺点，是具有明显的非线性温度一电阻值特牲曲线。这给控制测量带来了很大的不方便。

  热敏电阻的结构，热敏电阻的灵敏面是一层由金属或半导体热敏材料制成的厚约0.01um 的薄片，粘在一个绝缘的衬底上，衬底又粘在一金属散热器上；使用热特牲不同的衬底，可使探测器的时间常数由大约1ms 变到50mS。因为热敏材料本身不是很好的吸收体，为了提高吸收系数，灵敏面表面都要进行黑化。早期的热敏电阻是单个元件接在惠更斯电桥的一个臂上。现在的热敏电阻多为两个相同规格的元件装在一个管壳里，一个作为接收元件，另一个作为补偿元件，接到电桥的两个臂上，可使温度的缓慢变化不影响电桥平衡。
